Опис

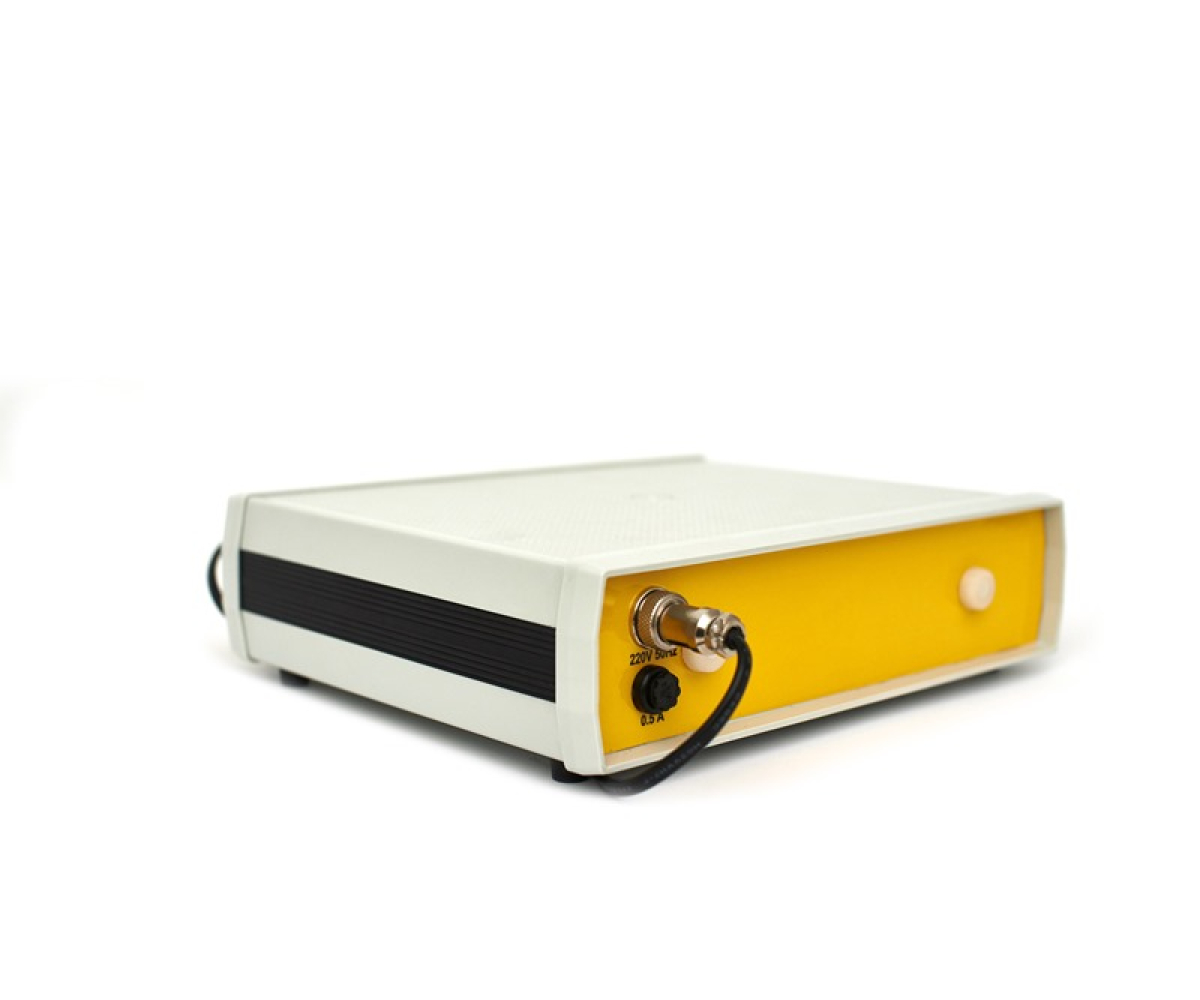

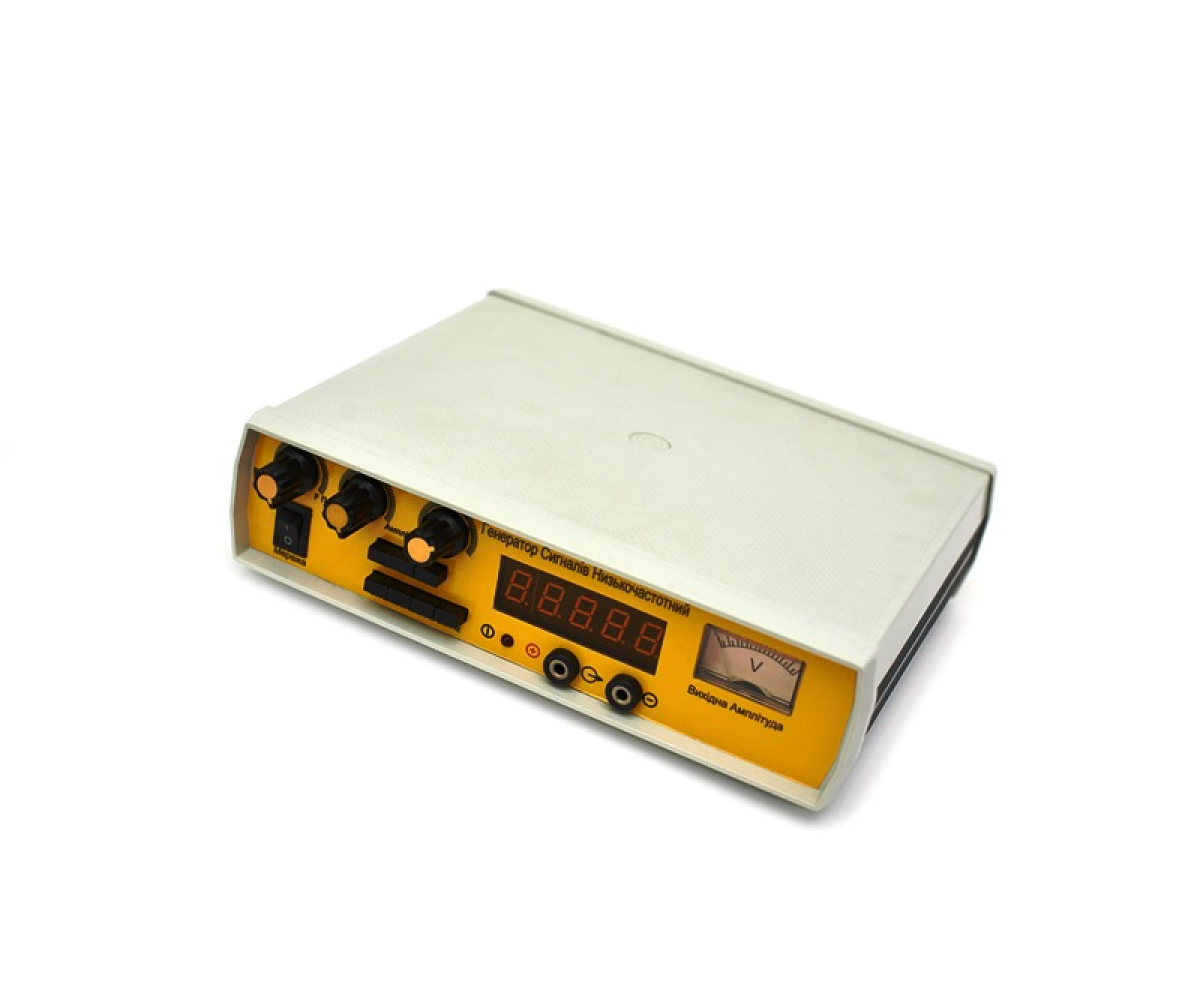

Генератор вуковий мультифункціональний використовується загальноосвітньоосвітньому навчальному закладі під час проведення демонстраційних дослідів як джерело змінного електричного струму звукової частоти.
Технічні характеристики:
Прилад являє собою портативне джерело синусоїдальних, прямокутних і трикутних електричних коливань звукових і інфразвукових частот і відповідає ГОСТ 10501-74, ГОСТ 9788, ГОСТ 28139, ГСТУ 79.002, ГСТУ 79.003, ГСТУ 79.007.
Діапазон частот від 2 Гц до 20 кГц перекривається за допомогою чотирьох піддіапазонів, в межах яких частота змінюється плавно.
Частоти розподілені по піддіапазону наступним чином: перший піддиапазон від 2 Гц до 20 Гц; другий піддіапазон від 20 Гц до 200 Гц; третій піддіапазон від 200 Гц до 2 кГц; четвертий піддіапазон від 2 кГц до 20 кГц.
Основна похибка встановлення частоти не більше 0,01 fн ± 1 Гц,де fн – встановлене за шкалою значення частоти в герцах.
Додаткова похибка встановлення частоти від зміни напруги живлення 220 +22 В, частотою 50 Гц не перевищує 1 %.
У генераторі передбачена можливість плавного регулювання вихідної напруги.
Номінальне значення вихідної напруги на частоті 1000 Гц і навантаженні 5 Ом не менше 5 В.

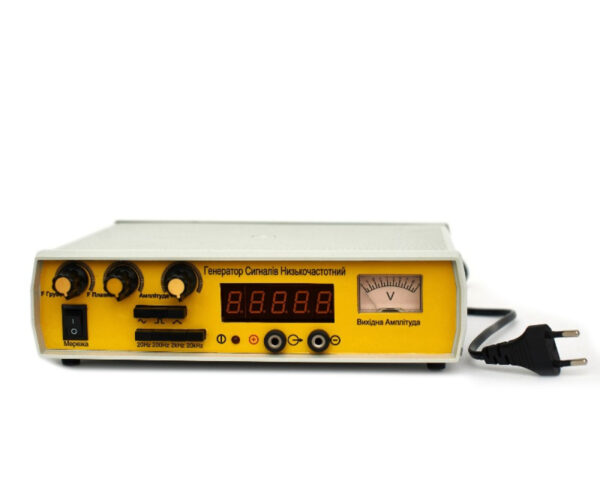

Напруга на виході генератора контролюється стрілочним індикатором виходу.
Частота на виході генератора контролюється цифровим індикатором.
Генератор має додатковий режим прямокутного і трикутного сигналу з наступними характеристиками:
частота відповідає частоті синусоїдального сигналу;
максимальне значення амплітуди вихідної напруги не менше 5 В;
основна зведена похибка вимірювача рівня для прямокутного і трикутного сигналу не перевищує ± 20 %;
тривалість фронту і зрізу прямокутного сигналу при опорі навантаження 5 ± 0,5 Ом не перевищує 300 нс в усьому діапазоні частот;
коефіцієнт заповнення прямокутного сигналу при опорі навантаження 5 ± 0,5 Ом складає 0,5 ± 0,1 у всьому діапазоні частот;
коефіцієнт нелінійності трикутного сигналу не перевищує 3 % при опорі навантаження 5 ± 0,5 Ом у всьому діапазоні частот.
Живлення приладу має здійснюватися від мережі змінного струму з напругою 220 ± 22 В, частотою 50 ± 0,5 Гц і вмістом гармонік до 5 %.
Потужність, споживана генератором, не повинна перевищувати 40 В•А.
Генератор забезпечує нормальну роботу через 10 секунд після включення.
Генератор повинен нормально працювати протягом 8 годин.
Напрацювання на відмову генератора – 2000 годин.
Робочі умови застосування:
температура довкілля – від 10 ºС до 35 ºС (від 283 до 308 ºК) ;
відносна вологість повітря від 30 % до 80 % при 25 ºС (298 ºК) ;
атмосферний тиск від 84 до 106,7 кПа (від 630 до 800 мм рт. ст.).
Габаритні розміри не більше – 258 мм х 220 мм х 70 мм.
Маса комплекту не більше – 2,5 кг
Середній повний термін служби – 10 років.
До комплекту постачання входить:
генератор низькочастотний навчальний – 1 шт;
паспорт – 1 примірник;
споживча тара (ящик) – 1 шт.
